[FREIN] Ecopes , refroidissement frein

[ani68]

Salut jme pose une question l'air frais faudrais pas l'envoyé sur le centre du disque ou ya les ailettes pour un meilleur refroidissement ?

[N3°]

Salut jme pose une question l'air frais faudrais pas l'envoyé sur le centre du disque ou ya les ailettes pour un meilleur refroidissement ?

bien sur que si , l'air passe du centre vers l’extérieur du disque

[ani68]

Salut jme pose une question l'air frais faudrais pas l'envoyé sur le centre du disque ou ya les ailettes pour un meilleur refroidissement ?

bien sur que si , l'air passe du centre vers l’extérieur du disque

Ok tu confirme ma pencé merci

[orl1du63]

déterrage...

Bonsoir à tous, je suis en train de réaliser la modif et j'ai une question qui m'interroge...
coté passager faut il obligatoirement supprimer le résonateur pour pouvoir passer le boa
parce que avec cette m****e en plein milieu, c'est serré , voir impossible.

et autre remarque : il n'existe pas d'écopes s'adaptant directement sur le diametre 100 mm du pare choc ? je ne trouve que plus gros et pour du boa de 60 mm...

...à usiner sur mesure ?

merci de vos retours.

[N3°]

j'ai deja vu des évents d'haut parleurs serant a ca http://maniaqueduson.votreboutiquepro.c ... 58ef405965

[orl1du63]

Merci NEO pour le tuyau, effectivement ça doit pouvoir marcher.

Pour ma part c'est parti en usinage tapé dans du 2017A
Ça devrait être propre...

Je posterais mon montage.

[N3°]

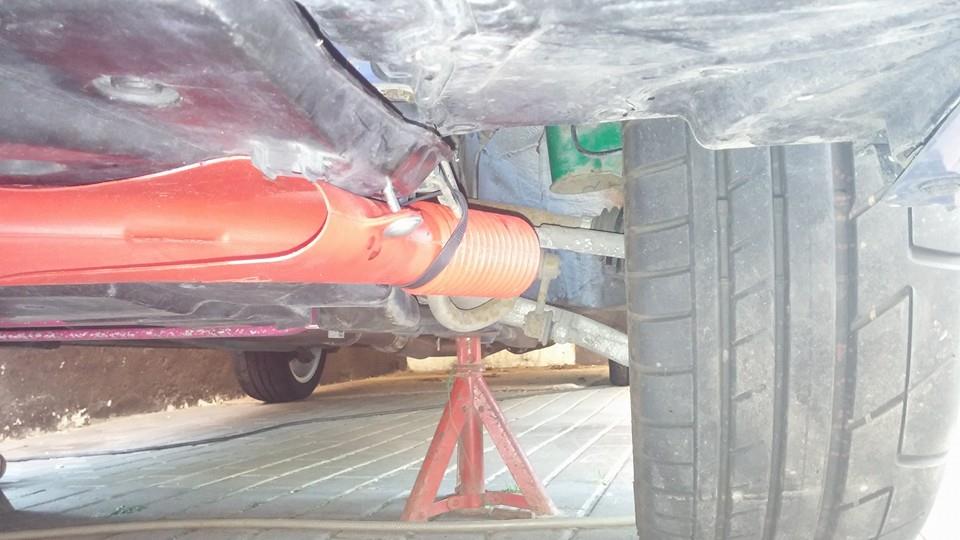

je up ce topic , car les résultat sont excellent et le montage simplissime .

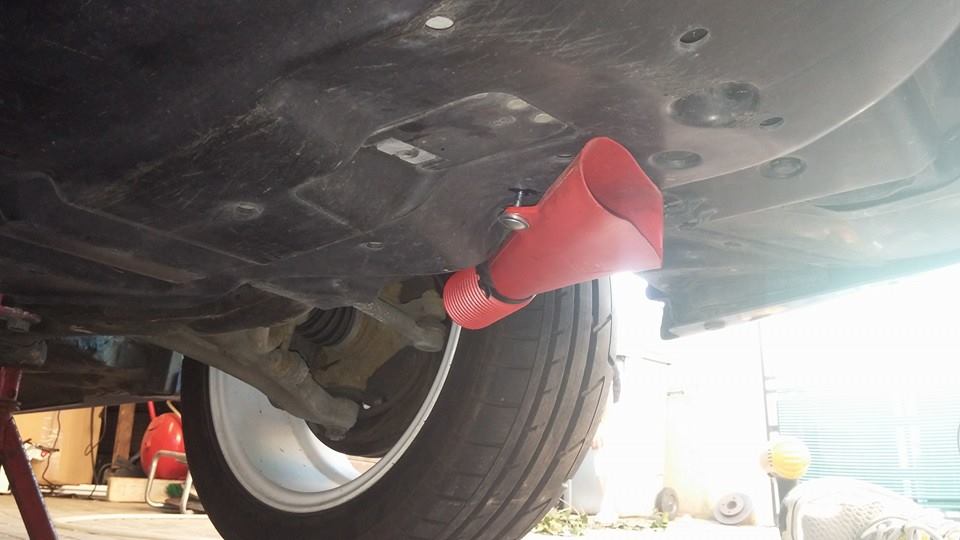

le manches a air sont des écopes pour frein de karting , ca ne brule pas même avec un chalumeau . ca coute pas chère et ca refroidit tres bien , même en mode barbare dans les descente de cols !

[sti2008]

En effet, plus simple tu meurs ... mais c'est lefficacité qui compte ... et tant pis pour les montages plus élaborés qui ne seront pas forcément plus efficaces.

[renlie]

Je demande quand même à voir sur circuit, pour deux raisons:

* j'ai déchiré un boa qui passait au même endroit, sous la luge, sur un vibreur.
* j'ai perdu un boa en pleine ligne droite à lurcy, trop de pression d'air, les colliers n'ont pas tenus, ou j'avais pas serré assez fort. Pourtant, j'ai plutôt tendance à serrer trop fort...

[N3°]

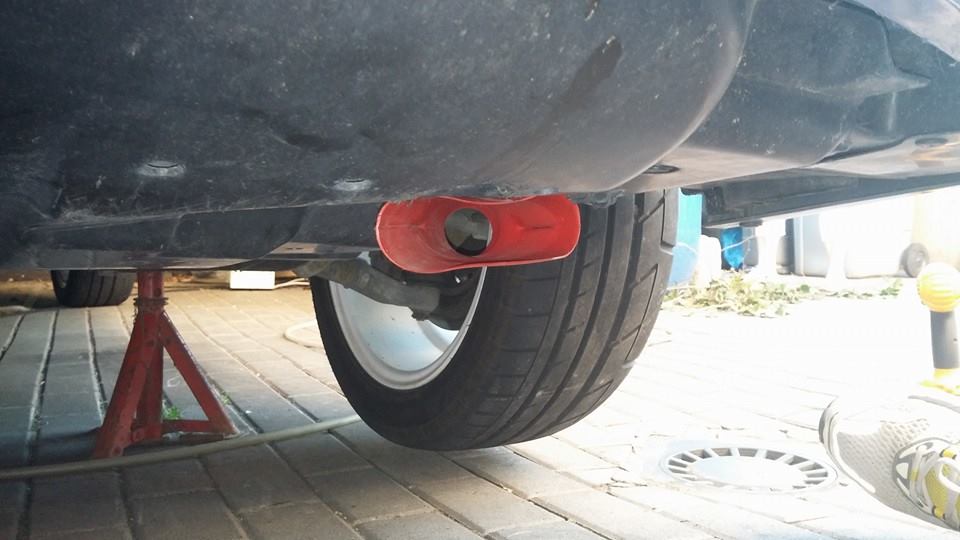

Ca tient vraiment bien , j'ai secouer dans tout les sens il y a 2 vis et un collier legrand serrer sur l'anneau de remorquage du dessous .
le plastique est incassable , souple .
C'est pas chere a remplacer
j'attends mes nouveau sticker de temperature , je les aient tous bouffer.

[N3°]

42e les 2 http://www.alpha-karting.fr/boutique-al ... &prod=3892 , c'est abordable pour avoir des freins

[JFO]

tu as été obligé de les raccourcir !?
on ne pourrait pas incliner l'autre partie pour se rapprocher du moyeu ; ou carrément la rallonger,suivant le diamètre avec de la gaine pour contourner
et se brancher sur les écopes alu de chez "stefdesign" ??

[Sub08]

Je pensais aussi au ecopes de chez stef ! Qqun a deja fait ce montage ? Avis ?

[youl bruneur71]

Je pensais aussi au ecopes de chez stef ! Qqun a deja fait ce montage ? Avis ?

Ce sont les écopes que FL Racing parts fabrique, donc P&P et utilisation 100% approuvé connaissant Damien.

[Sub08]

Ok merci
Va falloir que je passe commande a l occase et que je prevoi du temps
Pour momoter tout sa

[N3°]

Si je pense que c'est possible de les raccorder , mais perso je ne suis pas pour ajouté du poids et des contraintes sur le moyeu ... mon système tout simple fonctionne a merveille , encore testé hier

[Sub08]

Et sinon quesq tu penserais de percer le flasque et de souder un bout de tube dessus pour pouvoir venir racorder la gaine ?
Comme sa tu garde tout les system d origine et en gardant le flasque tu permet a l air frais de bien rester !??

[Fabien10]

Et sinon quesq tu penserais de percer le flasque et de souder un bout de tube dessus pour pouvoir venir racorder la gaine ?
Comme sa tu garde tout les system d origine et en gardant le flasque tu permet a l air frais de bien rester !??

Salut,

C'est ce que j'ai fais sur la mienne, voir ici
http://www.webclub-subaru.com/viewtopic ... 0#p2312986

Mais à l'usage, sa retient un peu la chaleur, je les ai donc découper en triangle, un peu comme les FLR parts de mimi

[Sub08]

Ouai sympa !!! Je vais voir ce que j arriverai a faire

[orl1du63]

...ci joint mon montage réalisé sur STI7


un peu plus en détail le montage sur le moyeu :

écope et boa sourcées chez Stef design


les prises d'air en lieu et place des AB, réalisé sur mesure



en fois monté dans le pare-choc


à noter que le cheminement du boa et extrêmement important, bien vérifier les positions roues braquées à fond dans les deux sens sans que le pneu ne touche le boa...
j'ai opté pour un support de soutien supplémentaire car ça me paraissait vraiment light simplement avec les colliers.

vue des supports seul avant peinture :


une fois monté :


vue du cheminement complet


le perçage du passage de roue s'effectue à la scie cloche le plus tangent possible de la caisse, photo explicative :
on note au passage qu'il a fallu décapiter le résonateur d'air sinon le boa coté droit ne passe pas.


vue générale
